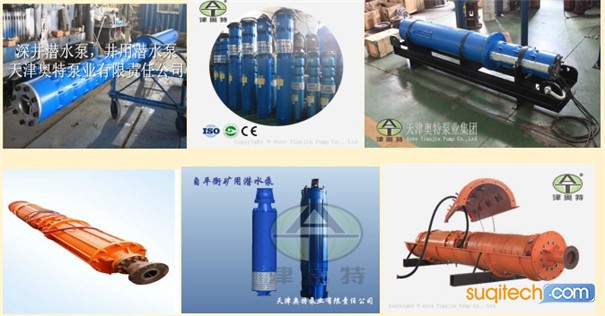

矿用抢险潜水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级离心潜水泵；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或单键筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自耦减压气动器、输水管为不同直径的钢管制成，采用法兰连接，高扬程电泵采用闸阀控制。
技术参数
扬程：25—1500米
流量：150—1450立方/小时
功率：25—2400千瓦
电压：380伏、660伏、3千伏、6千伏
矿用抢险潜水泵使用条件
1. 介质温度不超过40℃；
2. 介质酸碱度（PH值）：6-9；
3.介质中的固体物质的容积比在2%以下；
4.介质的运行粘度不大于20x10-6m/s；
5.介质的密度小于1.2x10kg/m。
6.材质为：铸铁，2洛13，不锈钢304，不锈钢316，锡青铜，双相钢等。
产品结构说明
1、矿用抢险潜水泵潜水电机轴上部装有迷宫式防砂器和两个返向装配的骨架油封，防止流砂进入电机。潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙户套耐水电磁线，电缆联结方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2-3层，外面包上2-3层防水胶布或用水胶粘结包一层橡胶（自行车里胎）以防渗水。
2、矿用抢险潜水泵每级导流壳中装有一个橡胶承；叶轮用椎形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。电机上端有一个注水孔，有一个放气孔，下部有个放水孔。电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的不锈钢推力盘，承受水泵的上下轴向力。
